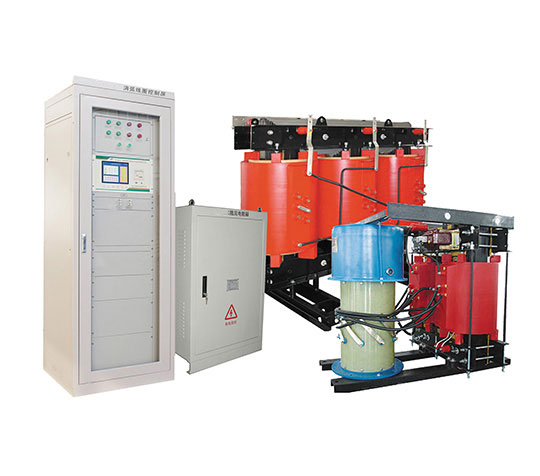

调匝式消弧线圈是将消弧线圈设有多个抽头，采用有载调节开关调节消弧线圈的抽头以改变电感值，来实现对地电感电流的输出，以实现自动跟踪补偿的目的。

工作原理：

    当电网正常运行时，消弧线圈微机控制器通过实时测量运算，计算出电网当前方式下的对地电容电流，根据预先设定的较小残流值或脱谐度，判断消弧线圈所应停在的档位，并由控制器控制有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内，以起到有效灭弧。

性能特点：

    调匝式消弧线圈成套装置的补偿调节方式属于预调节，即在发生单相接地前，消弧线圈已根据系统电网电容电流调至较好补偿状态，其接地补偿响应时间为可控硅短接阻尼电阻时间，响应速度快，补偿效果佳；

    铁芯和线圈结构稳定使用寿命长,无非线性谐波干扰,无噪音,可制作很大容量,结构简单，运行可靠有丰富的运行经验,使用量大；

    装置可选配小电流接地选线功能，并利用调匝式消弧线圈的结构特点，在接地选线上可采用不同的有功功率法，标准综合选线方法，并联中电阻选线方法，尤其是并联中电阻选线法是目前状况下有效及准确的一种选线方法，使接地选线准确性大幅提高。

技术参数：

    适用电压等级:6KV、10KV、35KV、66KV

    额定频率：50Hz

    补偿调节方式：预调

    电容电流测量误差≤2%

    调节级数≤25级

    单相接地故障时残流≤5A

    系统运行时位移电压≤15%

    接地响应时间：≤60 ms

    接地装置的控制方法：实时在线监测、自动补偿。

调匝式消弧线圈结构组成部分：

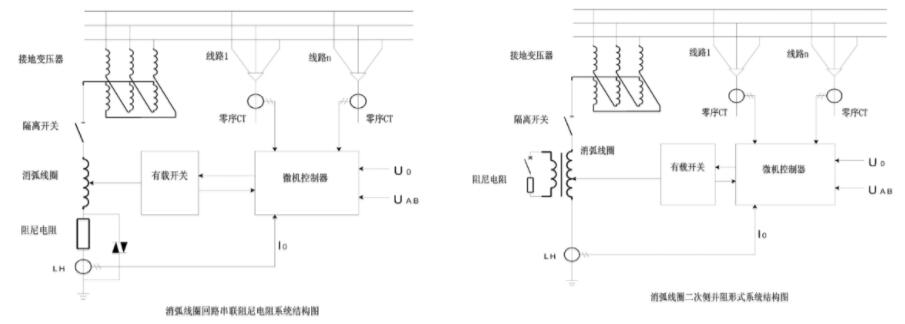

    调匝式消弧线圈成套装置一般由接地变压器、调匝式消弧线圈本体、有载分节开关、微机控制器、控制屏、阻尼电阻箱、电流互感器、电压互感器、避雷器、隔离刀闸等部分构成，总体构成图如下：
