核心结论：消弧线圈本身并不能直接、有效地解决电力系统中的暂态过电压问题。它的主要设计目标是阻止工频稳态过电压（特别是单相接地故障时的电弧重燃过电压），而暂态过电压的产生机理和特性与它所针对的问题有本质区别。

下面我们从几个方面来深入理解这个问题：

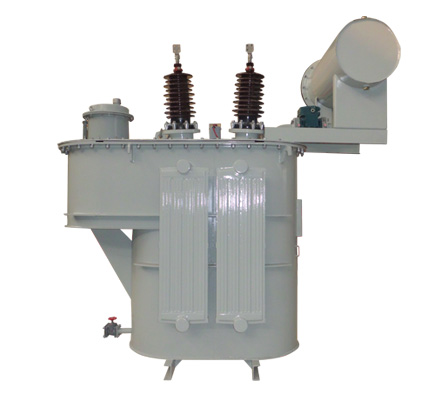

1. 消弧线圈的核心作用与工作原理

目标： 解决中性点不接地系统（或经消弧线圈接地系统）中，单相接地故障 时产生的问题。

问题所在： 在中性点不接地系统中，发生单相接地故障时，非故障相的对地电压会升高到线电压（√3倍相电压）。如果故障点存在不稳定的电弧（间歇性电弧），会产生高频振荡，导致健全相出现很高的弧光接地过电压（一种特殊的暂态过电压，但频率很高）。

解决方案： 通过在变压器中性点接入一个可调电感（消弧线圈），使其在系统发生单相接地故障时，产生一个感性电流来补偿系统的对地电容电流。

全补偿/过补偿： 使接地点的残流很小（主要是有功分量），电弧难以维持，从而自行熄灭。

关键点： 消弧线圈补偿的是工频的容性电流，它改变的是故障点的稳态电流特性，从而阻止了因电弧重燃引起的高频暂态过程。但它并不是通过“吸收”或“阻尼”暂态能量来工作的。

2. 暂态过电压的主要类型与成因

主要包括：

操作过电压：

起因： 开关操作（如切合空载线路、电容器组、电抗器、空载变压器等）。

特点： 与开关动作时刻、系统参数、残余电荷等有关。幅值可达2.5~4.0 p.u.，持续时间较长（毫秒级）。

雷电过电压：

起因： 直击雷或感应雷。

特点： 波前陡峭（微秒级），幅值非常高（可达数十千伏甚至更高），是电力设备绝缘非常危险的威胁之一。

谐振过电压：

起因： 系统中的电感、电容元件参数匹配不当，在某些操作或故障后形成谐振回路。

特点： 可以是工频、分频或高频的，持续时间可能较长（秒级），幅值也可能很高。

3. 为什么消弧线圈对暂态过电压无效？

作用机理不匹配：

 消弧线圈是一个大电感，它对高频暂态信号呈现出非常高的阻抗（感抗 XL = ωL，ω为角频率，频率越高，感抗越大）。因此，它几乎无法为高频的暂态电流提供低阻抗通路，也就无法“疏导”或“吸收”暂态能量。

相反，它可能会因为其巨大的电感量，在某些情况下（尤其是在系统操作时）与线路的分布电容形成新的谐振回路，反而诱发或加重某些类型的谐振过电压。

4. 如何正确应对暂态过电压？

解决暂态过电压问题需要采取其他专门的技术措施：

限制操作过电压：

金属氧化物避雷器： 这是非常主要的限压设备，能快速响应并钳制过电压幅值。

断路器加装并联电阻： 在切合空载长线时，先投入电阻触头，阻尼操作过程中的电磁振荡。

使用SF6断路器或带合闸电阻的真空断路器： 这些断路器的灭弧性能较好，能有效阻止截流过电压。

防护雷电过电压：

避雷针、避雷线： 避免直击雷。

金属氧化物避雷器： 避免侵入波和操作过电压。

接地装置： 良好的接地是泄放雷电流的基础。

阻止谐振过电压：

破坏谐振条件： 改变系统运行方式（如投入备用线路）、避免特定的操作顺序。

加装阻尼元件： 如在电压互感器开口三角绕组加装电阻，破坏铁磁谐振的条件。

选用励磁特性好的电压互感器。
