消弧线圈的工作原理

发布日期:2021-07-19 作者:安特变压器 点击:

消弧线圈的作用是当电网发生单相接地故障后,提供一电感电流,补偿接地电容电流,使接地电流减小,也使得故障相接地电弧两端的恢复电压速度降低,达到熄灭电弧的目的。 当消弧线圈正确调谐时,不仅可以有效的减少产生弧光接地过电压的机率,还可以有效的抑制过电压的辐值,同时也减小了故障点热破坏作用及接地网的电压等。


所谓正确调谐,即电感电流接地或等于电容电流,工程上用脱谐度V来描述调谐程度V=(IC-IL)/IC。当V=0时,称为全补偿,当V>0时为欠补偿,V<0时为过补偿。从发挥消弧线圈的作用上来看,脱谐度越小越好,处于全补偿状态,即调至谐振点上。但是在电网正常运行时,小脱谐度的消弧线圈将产生各种谐振过电压。

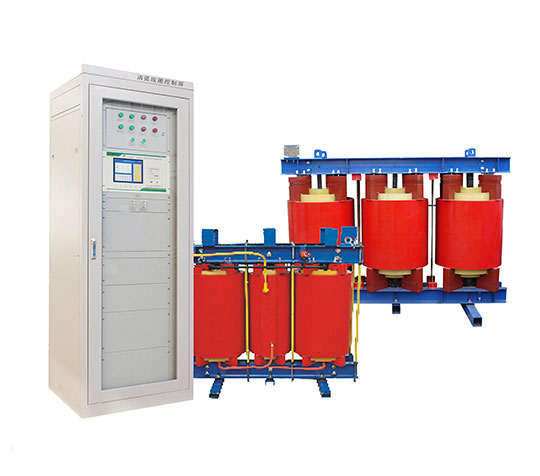

消弧线圈


如煤矿6KV电网,当消弧线圈处于全补偿状态时,电网正常稳态运行情况下其中性点位移电压是未补偿电网的10~25倍,这就是通常所说的串联谐振过电压。除此之外,电网的各种操作,如大电机的投入,断路器的非同期合闸等,都可能产生危险的过电压,所以电网正常运行时,或发生单相接地故障以外的其它故障时,小脱谐度的消弧线圈给电网带来危害。


综上所述,当电网未发生单相接地故障时,希望消弧线圈的脱谐度越大越好,或者退出运行。电网安装消弧线圈后,发生单相接地时消弧线圈产生电感电流,该电感电流补偿因单相接地而形成的电容电流,使得接地电流减小,同时使得故障相恢复电压速度减小,治理电容电流过大所造成的危害。


同时由于消弧线圈的嵌位作用,它可以有效的防止铁磁谐振过电压的产生。消弧线圈补偿效果越好,对电网的保护作用越大,所以需要跟踪电容电流变化自动调谐的消弧线圈。




本文网址:http://www.bdante.com/news/667.html

关键词:消弧线圈,自耦调压器,接地变压器
