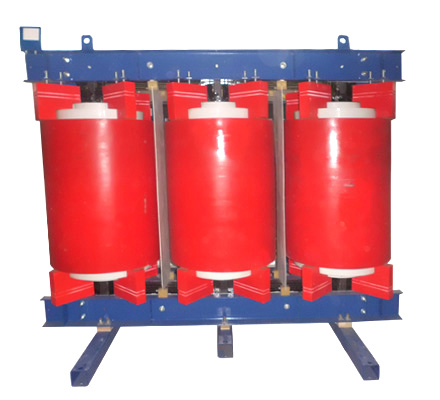

接地变压器（Grounding Transformer）的特点与在电力系统中的应用
一、什么是接地变压器
接地变压器（简称接地变）是一种专门为电力系统提供中性点接地通路的变压器。它通常用在中性点不直接接地的系统中（如中性点不接地或经消弧线圈/电阻接地的6～35 kV配电网），为系统人为制造一个可接地的中性点。
二、主要特点
1. 本身不带负荷
正常运行时，接地变只流过很小的零序电流（不平衡电流）；
只在系统发生单相接地故障时，才短时通过故障电流；
有些接地变兼作站用变压器（带所用负荷），称为兼用接地变。
2. 零序阻抗小
为便于接地故障电流或补偿电流流通，接地变设计成低零序阻抗；
常见接线如ZN（曲折形）接线，其零序阻抗远小于普通变压器。
3. 接线方式特殊
常见接线有：
ZN（曲折接线）：非常适合做接地变，零序磁通可流通；
YN/d（星形-三角形）：利用三角绕组提供零序通路；
一般不采用 Yy 接线（零序无法流通）。
4. 短时过流能力强
按短时故障电流（如10 s、2 h）设计，不按持续负荷设计；
绝缘水平与系统电压一致。
5. 可与消弧线圈或电阻配合
接地变中性点可接：
消弧线圈（欠补偿/全补偿）
接地电阻（小电阻/中电阻接地）
三、在电力系统中的应用
1. 为无中性点的系统提供接地中性点
6～35 kV架空/电缆配电网多为三角形接线或无中性点；
加装接地变后，系统可转为有效接地或非有效接地方式。
2. 配合消弧线圈补偿电容电流
电缆网络电容电流大，接地变 + 消弧线圈可：
自动补偿接地电容电流
使故障点残流很小，电弧自熄
提高供电可信性
3. 配合电阻接地限制过电压
在电缆为主的城市电网中，常采用：
接地变+小电阻
作用：
限制弧光过电压
快速切除故障线路（继电保护动作）
4. 改善系统零序电压分布
接地变使系统中性点固定，避免：
零序电压漂移
铁磁谐振
设备绝缘承受异常电压
5. 兼作站用变压器
部分接地变带低压绕组（如400 V），供变电站内：
控制电源
照明
蓄电池充电
四、小结
接地变压器是中性点非有效接地系统中的关键设备，主要作用是：
提供中性点接地通道
配合消弧或电阻限制故障危害
提高配电网安稳性与供电连续性
