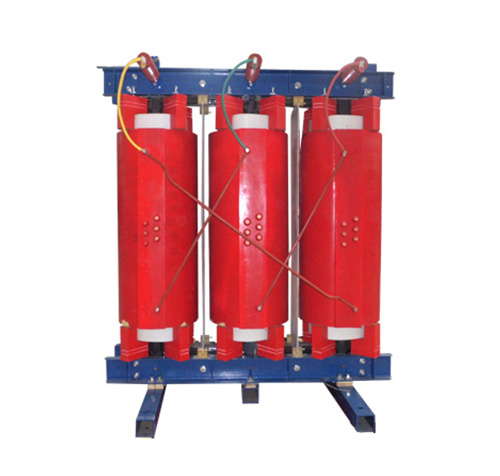

判断干式电力变压器质量是否合格，需要从出厂文件、外观结构、电气与温升试验、绝缘与防护、运行表现、第三方认证等多个维度综合核查。以下是系统化的判断要点：

一、核查资质与出厂文件（先验“身份”）

1、强制认证：国内销售须有CCC认证（或自愿性CQC 认证）；出口看目标国认证（如CE、UL）。

2、出厂资料齐备：产品合格证、出厂试验报告（含空载、负载、感应耐压、局放等数据）

例行试验记录、温升试验报告

技术参数铭牌与订货协议一致（容量、电压、联结组、阻抗、绝缘等级）

3、执行标准：应符合GB 20052（能效）、GB/T 10228/GB 6450（干变技术条件）、JB/T 3837（型号）等。

二、外观与结构检查（看“做工”）

线圈：环氧树脂浇注表面平整、无裂纹、气泡、流胶；非金属模具痕迹均匀；风道通畅。

铁心：硅钢片叠装整齐、无锈蚀；接地片靠谱；噪声低（空载≤标准值，如250kVA 通常≤55dB）。

外壳与防护：IP等级符合设计（如IP20/IP23）；通风网孔合理；门联锁、温显、风机控制完整。

铭牌与标识：清晰、参数无误；有出厂编号、制造日期。

三、关键性能试验（测“内在”）

1. 绝缘电阻

高压—低压及地：≥1000 MΩ（2500V兆欧表，室温）

低压—地：≥500 MΩ

吸收比 R60/R15≥1.3（受潮预警）

2. 直流电阻

三相不平衡率：线间≤2%，相间≤4%（现行标准常要求更严，以出厂值为基准偏差小）

与出厂值偏差≤2%

3. 变比与联结组

变比误差≤0.5%

联结组标号（如 Dyn11）正确，相位关系无误

4. 空载与负载损耗

实测值不应高于标准或协议+10%（能效限定值内）

空载电流无明显异常加大（铁心缺陷征兆）

5. 工频/感应耐压

工频耐压：如 10kV 级高压对地为 35kV/1min 无击穿闪络

感应耐压：两倍额定电压、倍频下无异常

6. 局部放电（重要）

浇注干变交货端局放≤10 pC（优等≤5 pC）

运行后复测不应大幅上升

7. 温升试验（型式/抽检）

绝缘等级F级（绕组温升限100K）、H级（125K）

带风机运行顶层绕组温度不高于限值，温控保护正确动作

四、运行与保护配置（用“表现”验证）

温控仪：三相绕组PT100 测温，高于温度报警（如120℃）、跳闸（150℃）准确

风机：温度启停（如90℃开、70℃停）正常，噪音低

实际带载：无异常发热、异响、异味；电压调整率正常

五、建议流程

到货验收：文件+外观

安装前：绝缘、直阻、变比、耐压

带电前：温控、风机模拟

投运后：局放+温升跟踪（首月）
