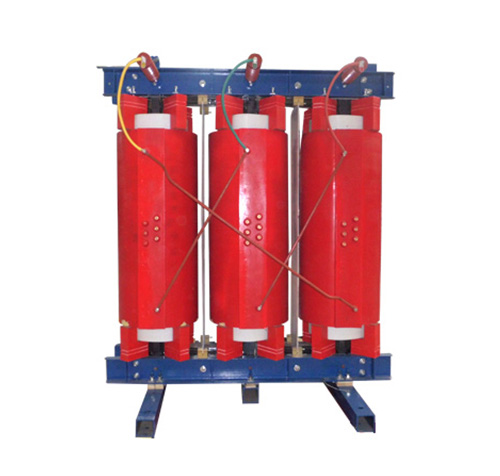

干式电力变压器（如环氧树脂浇注型、敞开通风型等）因无油、阻燃、免维护等特点，广泛用于室内配电场所。其安装质量直接关系到运行安稳与寿命。以下是干式变压器安装步骤及关键注意事项，按流程梳理：

一、安装前准备

1、到货验收

检查铭牌参数（容量、电压、联结组别、阻抗）是否与设计一致；

外观无机械损坏、裂纹、受潮痕迹；

附件齐（温控箱、风机、外壳、接地线等）；

绝缘电阻测试：用2500V兆欧表测高压–低压及地，通常≥1000MΩ（厂标为准）。

2、环境要求

安装场所应干燥、通风良好，无腐蚀性气体、粉尘、易燃易爆物；

室内温度不宜低于0℃，相对湿度长期≤85%；

基础槽钢平整，预埋件位置准确。

二、基础与就位

1、基础验收

基础型钢不直度、水平度每米≤1mm，全长≤5mm；

预留孔/预埋板中心偏差≤5mm。

2、吊装就位

使用吊带兜底或特用吊点，严禁吊拉高/低压瓷套或线圈；

缓慢下落，避免碰撞；就位后用垫片调平，误差≤2mm/m；

与基础型钢用螺栓或焊接固定，外壳可信接地。

三、附件安装

1、外壳（如有）

拼装严密，门体开闭灵活，防护等级符合设计（常用IP20/IP30）；

外壳不可形成闭合磁路（避开法兰螺栓环向布置问题）。

2、冷却风机

按气流方向装于线圈底部或顶部，电源独立、相序正确；

试运行无异常振动、异响。

3、温控与温显装置

传感器（Pt100）插入预设孔，接触良好；

设定启停风机、过温报警、过温跳闸值（例：风机100℃启、130℃报警、150℃跳闸，以厂家为准）。

四、电气连接

1、母线/电缆连接

力矩扳手紧固，力矩值符合规范；

避免额外机械应力作用于套管，软连接宜留补偿余量。

2、接地

变压器本体、外壳、中性点、温控箱均单独引至接地干线；

接地干线截面积≥规定（通常铜排≥40×4mm或电缆≥25mm²）。

3、相序核对

高、低压侧相序与系统一致，标识清晰。

五、试验与验收

1、交接试验（按GB 50150）

绝缘电阻、直流电阻（不平衡率合格）；

变比误差、联接组标号；

工频耐压（必要时，按出厂值80%或协商）；

铁芯及夹件绝缘电阻。

2、空载试运行

先点动合闸，无异常再正式送电；

监听噪声、振动，观察温控、风机动作；

运行24h无过热、异味即初步合格。

六、特别注意事项（易错点）

防潮：开封后尽早安装，受潮后需干燥处理再投运；

通风间距：变压器与墙、顶距离满足散热要求（通常≥800mm，按外壳说明）；

禁止覆盖：线圈表面不得堆放杂物，影响风道；

消防配合：虽阻燃，仍应按规范配烟感、灭火设施；

文档留存：保存出厂试验报告、安装记录、试验单备查。
