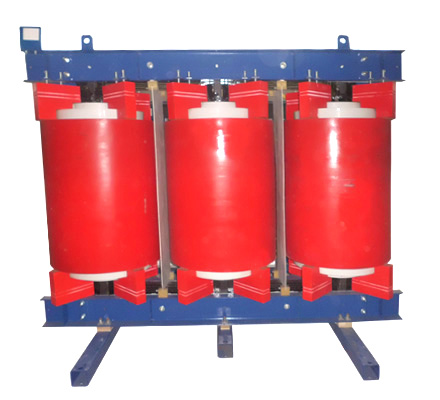

接地变压器（简称接地变，Grounding Transformer）主要用于中性点不接地或经消弧线圈/电阻接地的电力系统中，为系统提供人为的中性点，以便实现中性点接地（如经消弧线圈、电阻或直接接地），从而限制单相接地故障电流、确保系统安稳。以下从基本参数和技术指标两方面进行说明：

一、接地变压器的基本参数

1. 额定参数

额定容量（Se）

接地变的容量通常指其短时耐受单相接地故障的过负荷能力，而非长期带负荷能力。常见有：

长期运行容量（如带二次负荷时）

短时容量（如10s、2h、连续接地运行等，依据标准）

单位：kVA

额定电压（Ue）

一次侧电压：与系统标称电压一致，如 6kV、10kV、35kV等

二次侧电压（若有）：如 0.4kV（供站用变或消弧线圈控制电源）

额定频率

通常为50赫兹（中国）或60赫兹（部分国家）

中性点接地方式

如：经消弧线圈接地、经电阻接地、直接接地

2. 结构参数

联结组别

常用曲折形接线或带中性点引出且有二次绕组

曲折形接线可使零序阻抗很小，利于故障电流流通

相数：三相

绕组材质：铜或铝

绝缘等级：如 F级、H级

3. 附属参数（若有）

若带二次绕组，需标明二次容量、电压、电流

若配套消弧线圈，需标明补偿电流范围

二、接地变压器的主要技术指标

1. 零序阻抗

这是接地变非常关键指标之一

曲折形接地变零序阻抗很小（通常为百分之几到十几欧姆），确保接地故障时中性点电压可控、故障电流足够

标准一般要求：在额定电压下，零序阻抗偏差不高于±10%

2. 绝缘水平

工频耐压：如35kV 系统，工频耐压 85kV（对地）

雷电冲击耐压：如200kV（全波）

局部放电量：通常≤10pC（按电压等级）

3. 损耗与效率

空载损耗、负载损耗（因接地变多短时运行，损耗要求相对主变略宽）

效率一般不作为核心考核，但需满足温升限制

4. 温升限值

顶层油温升、绕组温升需符合GB/T 10228/IEC 60076 等

如：绕组温升≤65K（F级绝缘）

5. 噪声水平

通常≤ 55~65 dB(A)（距箱体 0.3m）

6. 保护与控制接口

测温（PT100）、气体继电器（油变）、压力释放阀等

二次绕组保护配置（若带站用电）

三、典型应用场景与选型注意

消弧线圈接地系统：选曲折形接线或带中性点引出且有二次绕组接地变+消弧线圈

小电阻接地系统：选曲折形接线接地变+接地电阻

选型要点：

系统电压、电容电流大小

接地故障持续时间（决定容量与热平稳）

是否需带二次负荷

安装环境（户内/户外、海拔、湿度）

四、常用标准参考

GB/T 10228《干式电力变压器技术参数和要求》

GB 20052《电力变压器能效限定值及能效等级》

DL/T 620《交流电气装置的过电压保护和绝缘配合》

IEC 60076 系列
