调可控硅式消弧线圈的优势及特点

发布日期：2022-02-17 作者：安特变压器点击：

调可控硅式消弧线圈是把高短路阻抗变压器的一次绕组，作为工作绕组接入配电网中性点，二次绕组作为控制绕组由2个反向连接的可控硅短接，调节可控硅的导通角由0～180°之间变化，使可控硅的等效阻抗在无穷大至零之间变化，输出的补偿电流就可在零至额定值之间得到连续无极调节。

可控硅工作在与电感串联的无电容电路中，其工况既无反峰电压的威胁，又无电流突变的冲击，因此可靠性得到保障。利用可控硅技术，补偿电流在额定电流范围内连续无级调节，实现大范围准确补偿，还适应了配电网不同发展时期对其容量的不同需要。利用短路阻抗作为工作阻抗，伏安特性在0～110%UN范围内保持线性度，因而可以实现准确补偿。

该消弧线圈属于随调式，不需要装设阻尼电阻，也不会出现串联谐振，既提高了运行的可靠性，又简化了设备。发生单相接地故障后，该消弧线圈5ms内输出补偿电流，从而抑制弧光，防止因弧光引起空气电离而造成相间短路；同时它能有效消除相隔时间很短的连续多次的单相接地故障。

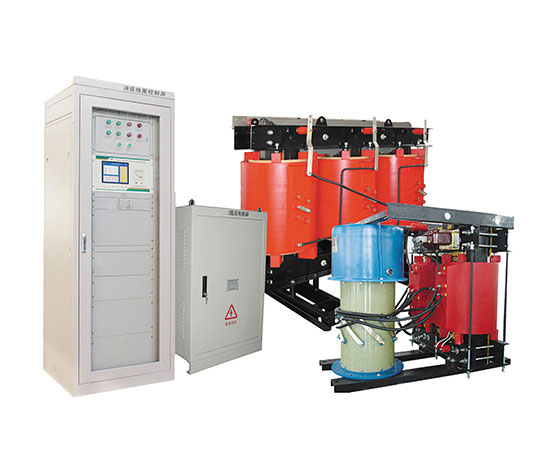

消弧线圈

成套装置无传动、转动机构，可靠性高，噪音低，运行维护简单。同中性点不接地电网一样，故障相对地电压为零，非故障相对地电压升高至线电压，出现零序电压，其大于等于电网正常运行时的相电压，同时也有零序电流。消弧线圈两端的电压为零序电压，消弧线圈的电流通过接地故障点和故障线路的故障相，但不通过非故障线路。

若系统采用完全补偿方式，则系统故障线路和非故障线路的零序电流，都是本身的对地电容电流，电容电流的方向均为母线指向线路，因此无法利用稳态电流的大小和方向来判别故障。当系统采用过补偿方式时，流过故障线路的零序电流等于本线路对地电容电流和接地点残余电流之和，其方向和非故障线路的零序电流一样，仍然是由母线指向线路，且相位一致，因此也无法利用方向的不同来判别故障线路和非故障线路。其次由于过补偿度不大，因此也很难像中性点不接地系统那样，利用零序电流大小的不同来找出故障线路。
