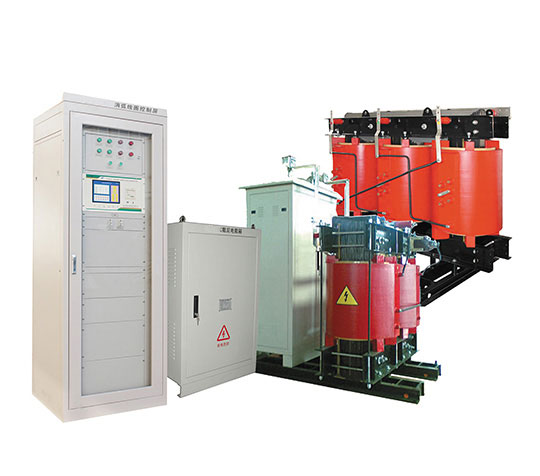

智能控制消弧线圈补偿成套装置的特点和性能

发布日期:2023-04-17 作者:安特变压器 点击:

1、采取可靠的软硬件设计,不发生“死机”现象,其接口符合调度自动化信号传输的要求,满足相应标准的抗干扰严酷等级的要求。消弧线圈采用高可靠性、高集成度,用于工业应用的功能模块作为核心控制单元,模块化结构,有利于功能扩展,双CPU结构,处理速度快。控制器核心电路采用多层电路板结构设计,运行稳定,抗干扰能力强。

2、系统具备过补偿、全补偿及欠补偿功能。智能控制器集自动跟踪补偿控制和单相接地选线于一体,能够正确对金属接地、高阻接地和母线接地进行选线,能够快速准确的选出接地故障线路,可实现单台控制器同时监测42条出线线路,选线响应时间小于1s,具有故障接地点残流小,故障选线准确等优点。

3、同时具备对选出的故障线路进行自动快速跳闸切除功能,同时对跳闸线路进行选择性设置,可控制跳闸路数42路。并可根据线路运行的需要选择早否需要跳闸功能的开启与关闭等功能。能够记录接地故障前、接地故障初始时段、接地故障消失前时段、接地故障消失后时段零序电压及补偿电流波形等功能。

4、具备系统发生单相接地故障后,能够根据装置所录波形对接地情况及状态进行分析诊断,具备记录300次以上接地故障波形的能力。录波文件按照COMTRADE标准格式存储,并可通过USB接口导出。自动/手动控制方式的切换功能、时间参数、运行参数和控制参数的设置功能、故障信息查询功能等。

5、当装置故障、单相接地等故障下均可发出声、光报警,并能以中文方式显示及远传,具有 RTU 通讯功能、接口功能。配有标准打印接口,能自动/手动打印所有故障信息及控制器所显示的参数。具有掉电保持储存信息的功能,可记录 500 次以内控制器动作信息、接地信息及故障信息的历史数据,确保控制器工作电源断电后所设参数不会丢失。

6、大屏幕 LCD 液晶显示器,菜单式全中文显示功能,可显示以下信息:系统正常运行时的中性点电压二次值、系统电容电流、成套装置运行状态等信息;接地故障发生系统电容电流、消弧线圈补偿的电感电流值、接地残流、接地发生时刻等信息。自动检测系统电容电流,跟踪电容电流变化及时补偿电感电流,使接地故障点电流限制在整定范围内,装置能够根据需要调整和设置脱谐度及残流。

7、具有远传接口 RS232、RS485,能够传送系统电容电流值、成套装置运行状态、电感电流、接地残流等信息。装置故障、系统单相接地、交流失电报警信号接至端子排。能识别系统中接地故障和瞬时接地故障,并快速启动和退出消弧线圈补偿。自动识别系统的运行方式,并自动切换两套消弧线圈在的运行方式,以适应系统两段母线的并列或分列运行方式 。

消弧线圈
